便携式射频检测与分析

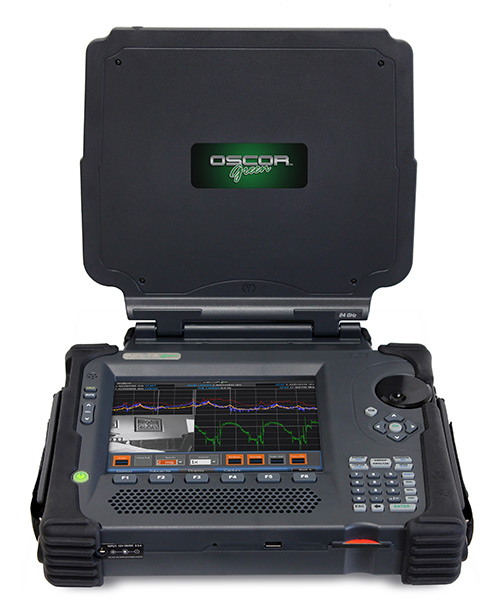

OSCOR绿色频谱分析仪旨在检测非法窃听信号,对通信系统进行现场勘测,进行射频(RF)发射分析,并调查RF频谱的滥用。OSCOR Green是一款便携式频谱分析仪,可在一秒钟内扫描24 GHz,以快速检测传输的电子监控设备并确保捕获频谱活动。
效率:快速获取、存储和比较参考和目标迹线,以便快速分析,瀑布式显示可随时间生成接收器迹线的频谱图
可用性:采用触摸屏界面、远程访问功能和内置软件
便携性:重量不到十磅,不需要额外的天线或电缆;电池电量可持续 3-4 小时
特征
在 24 秒内扫描 1 GHz,确保捕获频谱活动(每秒 2,000,000 个数据点)
内置软件和自动切换天线系统至 24 GHz,意味着无需额外的天线、电缆或笔记本电脑
触摸屏允许您平移、缩放、拖动和移动

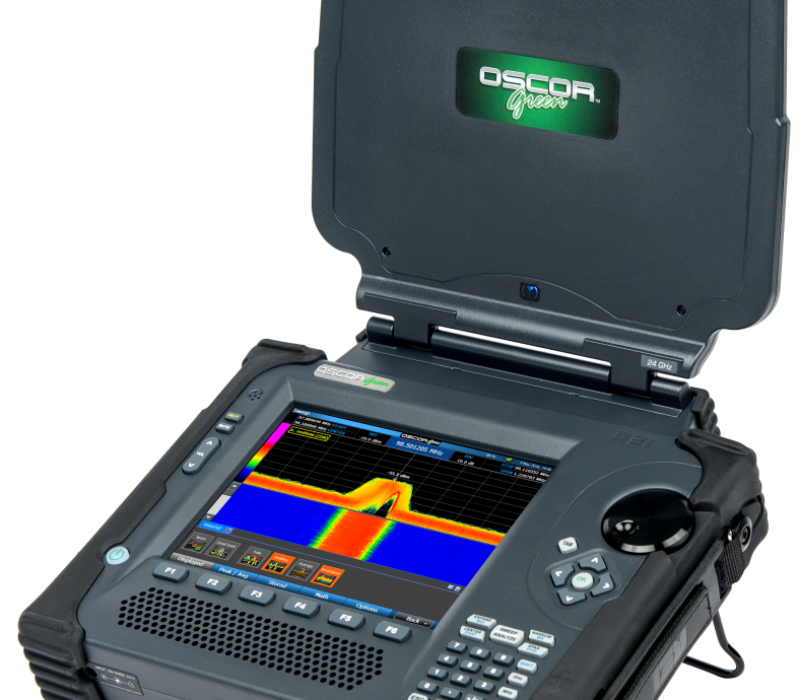

该装置重量仅为 9.6 磅/4.4 千克,可在便携式设计中提供台式频谱分析仪功能
电池运行时间为3-4小时

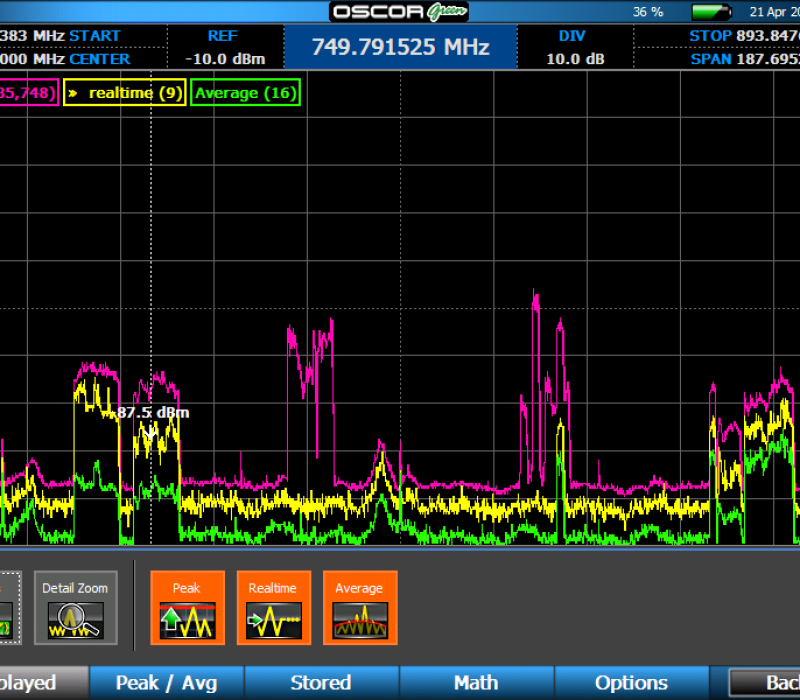

射频走线易于映射;快速捕获、存储和比较参考和目标迹线(包括差异),以便快速分析
快速识别局部射频能量传输并生成信号列表

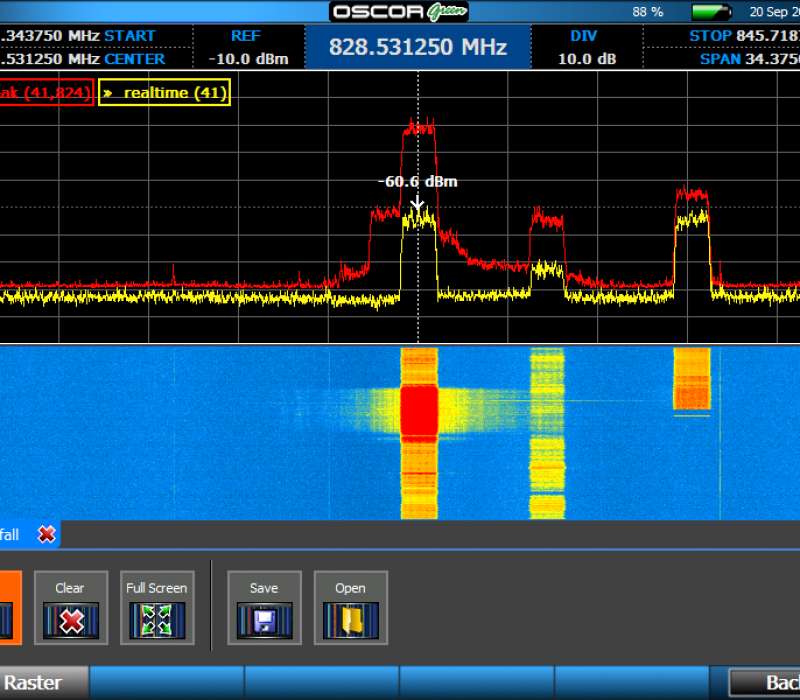

频谱图(瀑布图)显示生成接收器迹线随时间变化的频谱图
内置解调器:AM、FM、SSB、副载波和视频(显示在屏幕上)
使用第三方虚拟网络计算软件远程连接到OSCOR Green™系统
应用
技术监视对策
反监控
射频 (RF) 检测
射频 (RF) 分析
频谱分析
信号分析
情报保护
高管保护
窃听检测
监控设备检测
电子监控检测
规格
射频系统 - 24 GHz |
频率:24 GHz 型号:10 kHz 至 24 GHz 25 kHz 分辨率带宽下的显示平均噪声水平 (DANL):
扫描速度:24千兆赫/秒
|
音响系统 |
解调类型:AM、FM 滤波器尺寸:800 kHz、200 kHz、12.5 kHz、6.25 kHz、2 kHz 副载波滤波器:6.25 kHz、12.5 kHz、200 kHz 耳机输出(包括低漏电耳机) 内置扬声器 |
视频系统 |
格式: NTSC, PAL, SECAM 解调: AM, FM 滤波器尺寸: 12.75 MHz, 6.375 MHz 副载波 滤波器: 6.25 kHz, 12.5 kHz, 200 kHz |
天线系统 |
内置自动切换天线系统 频率:
|
输入/输出 |
辅助射频输入:10 kHz 至 8 GHz 中频输出:25 MHz 宽,以 75 MHz 为中心 基带输出:直流 – 6 MHz 扩展:用于 MPP 的辅助控制端口 |
用户界面 |

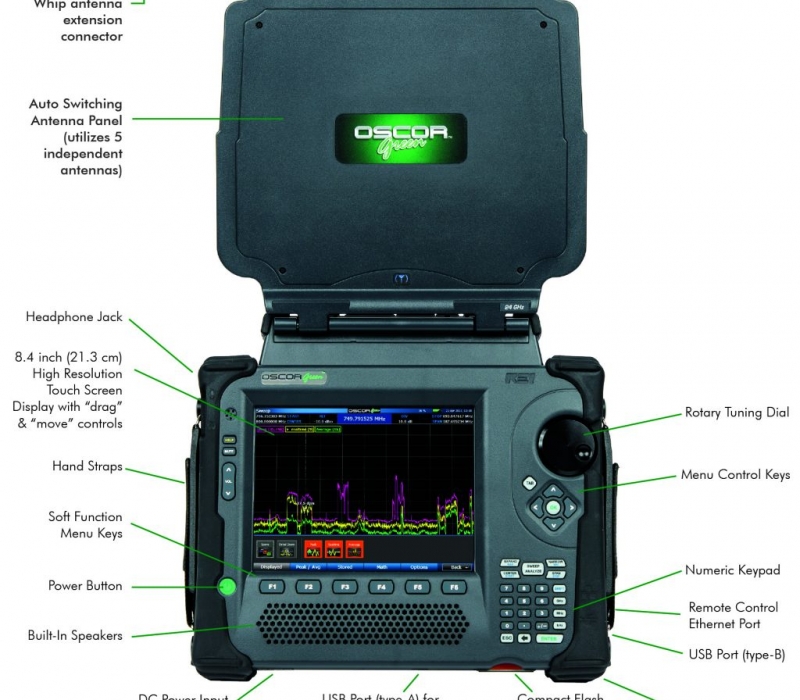

带 8.4 英寸显示屏 的集成触摸屏 软键和旋转光学编码器 USB 端口(A 型):用于外围设备(键盘、鼠标) |
电源 |
包括通用电源:100-240 VAC,50-60 Hz 可拆卸电池:可充电锂离子,4 小时运行时间(典型值) |
机械 |
尺寸:11.5 英寸 x 13.2 英寸 x 3.0 英寸(29.2 厘米 x 33.5 厘米 x 7.6 厘米) 含电池单件重量:9.6 磅(4.4 千克) 表壳尺寸:5.4 英寸 x 14.9 英寸 x 19.5 英寸(14 厘米 x 37.8 厘米 x 49.5 厘米) 包括商品和配件在内的表壳重量:21.0 磅(9.5 千克) |
烫的 |
工作温度:0°C 至 +50°C 注意:建议使用高于 +40°C 的电池电源运行本机。 随附的交流适配器的工作温度为 0°C 至 +40°C。 |
